消防報警系統方案圖

國家要求消防部門需要對以上存在消防隱患的各種場所，加強消防監督。提高預防災害的能力。并建立一整套的城市消防應急機制。以求達到提前預防，提前處理，防患于未燃的目的。
為了實現隱情早發現，早排除，早安全。減少消防部門人力及物力的無效出警問題。決定采用無線網絡傳輸警情及視頻監控畫面，這樣既實現了對火災等災害的消防預警，同時消防部門人員接到報警時又可以在系統平臺上看到事發地點的實時監控畫面，有效地判斷警情嚴重程度，并依此做出快速、有效、正確的處理方式。
消防電氣線路敷設：
1、消防電氣線路配管方法及要求
（1）當線路暗配時，電線保護管宜沿最近的路線敷設，并應減少彎曲。埋
入建筑物，構筑物內的電線保護管，與建筑物、構筑物表面的距離不應小于30mm。
（2）電線保護管的彎曲處，不應的折皺、凹陷和裂縫，且彎扁程度不應大
于管外徑的10%。
（3）電氣保護管的管口和切口要平滑，不應有毛刺，鋼管連接處的管內表
面應平整、光滑。
（4）在TN-S系統中，金屬電線保護管和金屬盒（箱）必須與保護地線（PE
線）有可靠的電氣連接。
（5）明配管或吊頂內敷設時，其支架、吊架、吊鉤等設置完成，與管固定
可采用管卡等卡緊。
2、消防線槽安裝方法及要求
（1）線槽安裝要求
1）線槽應平整，無扭曲變形，內壁無毛刺，各種附件齊全。
2）線槽的接口應平整，接縫處應緊密平直。槽蓋裝上后應平整，無翹角，
報警按鈕類接線圖

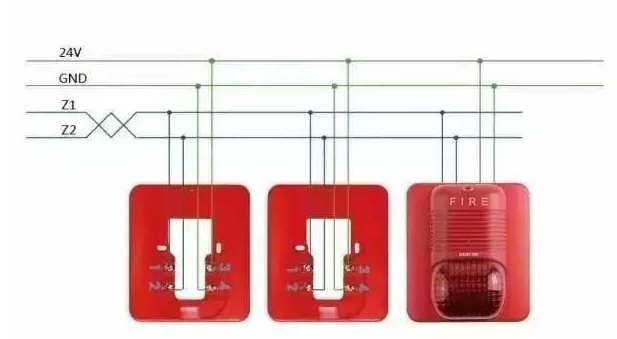

聲光警報器類接線圖

消防電話及廣播設備安裝


探測器安裝

現場模塊類接線
