安防監控系統標準淺析Long Reach HD-SDI (HD-MSDI)初探

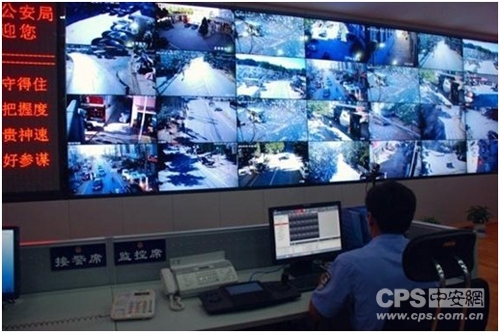

    安防監控市場中目前市場容量約為每年1億路左右，其中傳統模擬視頻監控系統占據絕對多數市場份額，但是，高清化已經是大勢所趨，目前市場中960H、HD-IPC、HD-CVI、HD-SDI等方案都是模擬監控高清化的方向。以上各種解決方案各有優劣，在高清化道路上的不同階段及不同應用領域，各自發揮優勢，一段時間內可能會存在并存發展，互為補充的局面。基于目前模擬監控設備的巨大市場保有量及監控行業的較高發展速度，高清監控市場的前景無疑是非常巨大的。

　　目前安防監控領域對于顯示格式及分辨率使用了數字電視系統顯示格式的標準定義。

　　數字電視系統顯示格式的標準，可以分為五種規格

　　D1：480i格式(525i)：720×480(水平480線，隔行掃描)，和NTSC模擬電視清晰度相同，行頻為15.25kHz，相當于我們所說的4CIF(720×576);

　　D2：480P格式(525p)：720×480(水平480線，逐行掃描)，較D1隔行掃描要清晰不少，和逐行掃描DVD規格相同，行頻為31.5kHz;

　　D3：1080i格式(1125i)：1920×1080(水平1080線，隔行掃描)，高清放松采用最多的一種分辨率，分辨率為1920×1080i/60Hz，行頻為33.75kHz;

　　D4：720p格式(750p)：1280×720(水平720線，逐行掃描)，雖然分辨率較D3要低，但是因為逐行掃描，市面上更多人感覺相對于1080I(實際逐次540線)視覺效果更加清晰。分辨率為1280×720p/60Hz，行頻為45kHz;

　　D5：1080p格式(1125p)：1920×1080(水平1080線，逐行掃描)，分辨率為1920×1080P/60Hz,行頻為67.5KHZ。

　　模擬視頻監控D1

　　目前視頻監控市場大為模擬監控攝像機，其分辨率僅為720×480，只能滿足“看得見”的要求，但是完全無法達到目前不斷提高的對于畫質的需求，高清化是必然的選擇。

　　模擬視頻監控960H

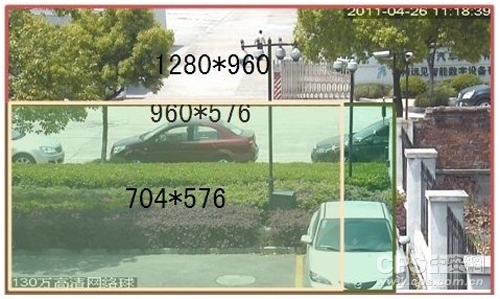

　　960H對應的視頻是960x576,相對于標清的720*576(D1)來說,960H只能屬于準高清的分辨率。960H監控攝像機的推出一方面是延續了傳統的模擬監控設計思路，延長了模擬監控生命的周期;第二個是出于市場用戶對"高清"監控的渴望，以超高的性價比搶占市場優勢。

　　雖然960H有以上的優勢，但是其分辨率僅介于D1與720P之間，畫質提升效果有限。而且，960H模擬攝像機，仍無法避免顏色失真及易受干擾等問題，這些缺點限制了其發展空間，后續市場前景不容樂觀。

　　隨著互聯網技術的發展，網絡通訊已融入了全球各個領域，包括國計民生、高新科技、傳統消費等所有行業都在經歷網絡化的洗禮。網絡視頻監控系統也借此優勢，在安防領域開拓了大片市場，其增長速度已超過模擬視頻監控，大有取代傳統模擬監控成為市場主流之勢。網絡攝像機是把圖像進行M-JPEG/H.264編碼壓縮，通過網絡利用TCP/IP協議，可以將1080P視頻碼流壓縮至8M左右的帶寬進行傳輸。網絡視頻監控系統，可以使用現有大量成熟網絡傳輸設備，通過價格低廉的網線進行連接，在系統配套設施上具有一定優勢。但是，由于網絡攝像機需要對圖像進行H.264編碼壓縮，其系統復雜性較高，同時會引入較大延時，局域網延時一般在200ms左右，做的比較好的可以做到150ms以內，廣域網延時一般在2s左右。另外，網絡攝像機的功耗相對較高，也是實際系統應用中需要考慮的因素。
